  • Nr. 421
  • 10,2 m 10,0 m 5,5 m

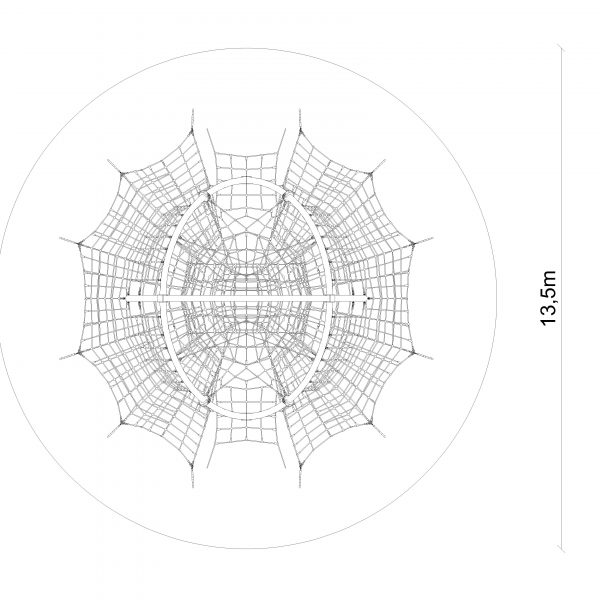

  • Ø13,5 m
  • 5-14 lat
  • 2,3m
  • 1,0 m

  • Niezbędny dojazd ciężkiego sprzętu budowlanego

  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

Opis produktu

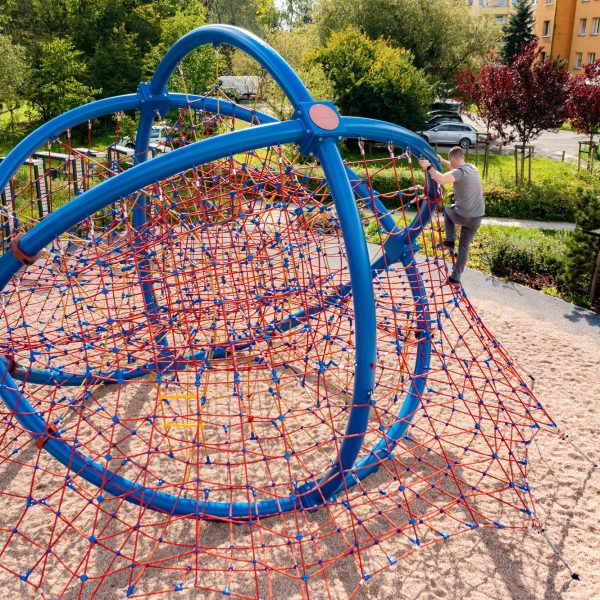

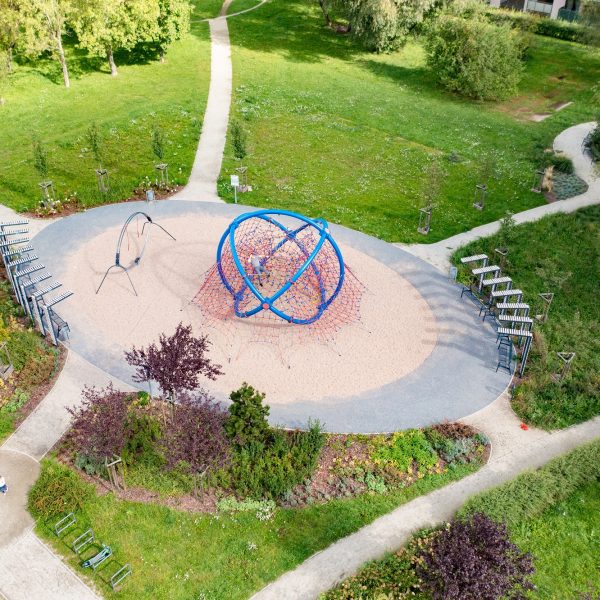

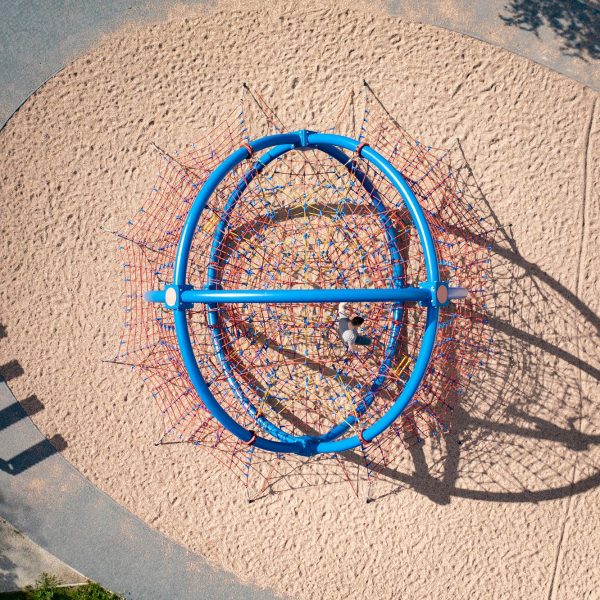

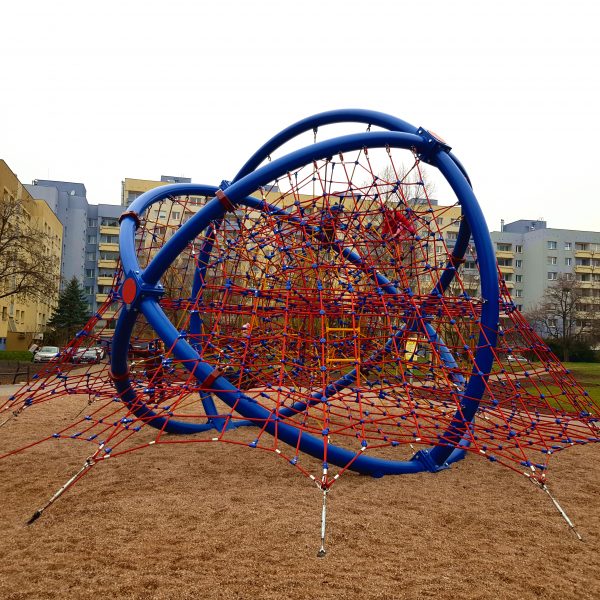

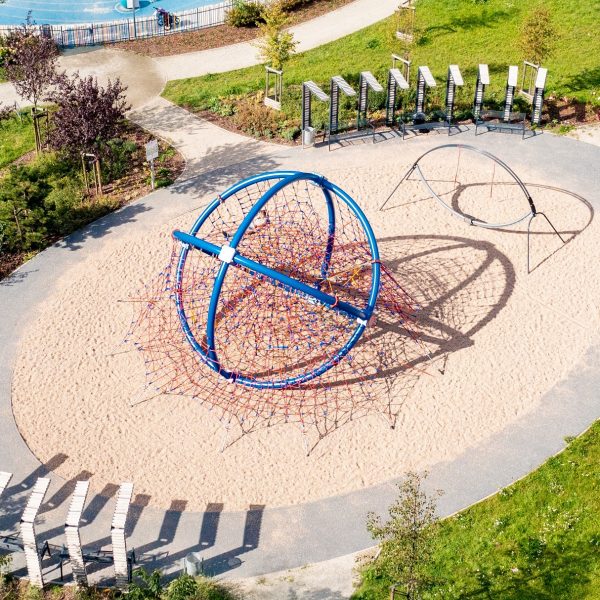

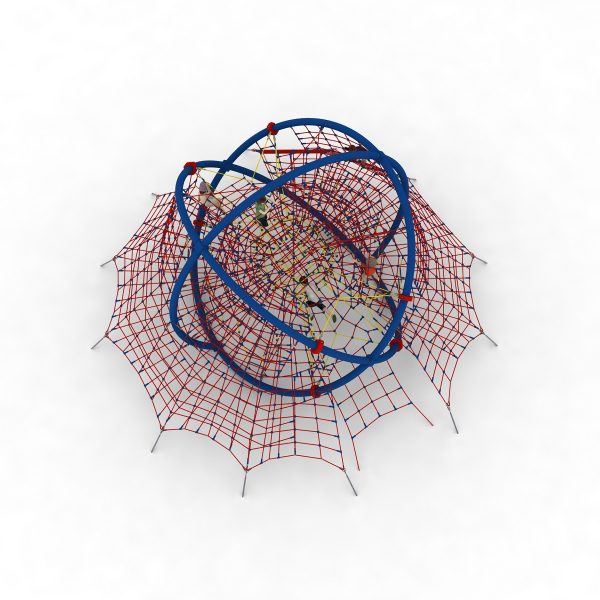

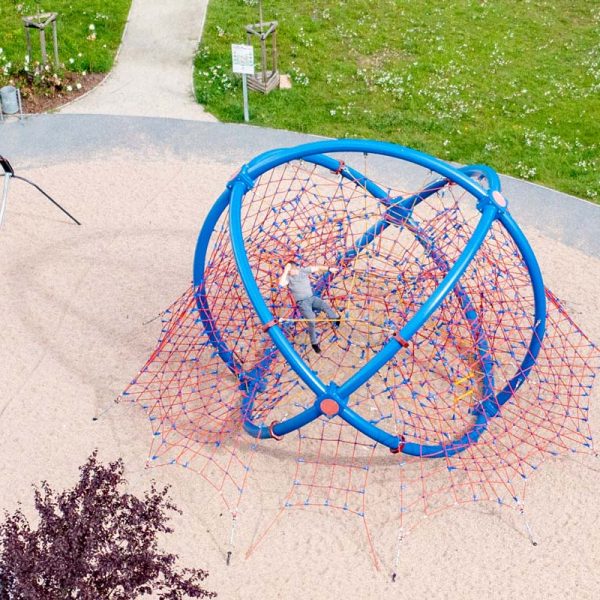

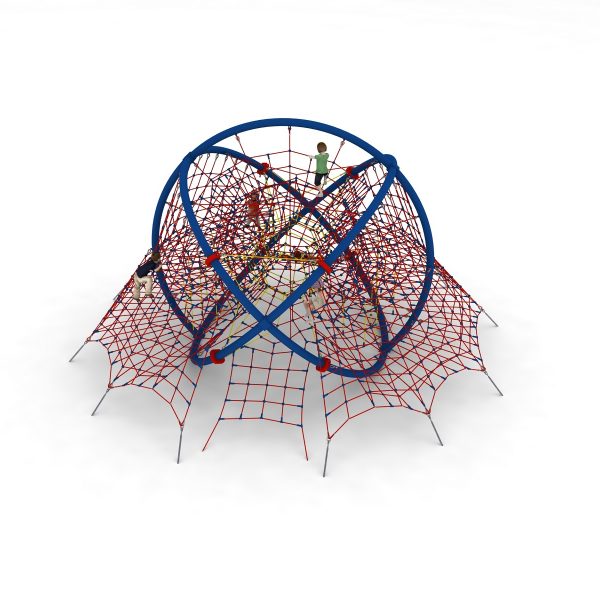

Urządzenie MEGA JUMBO jest urządzeniem składającym się z konstrukcji stalowej w kształcie kuli, przestrzennej sieci linowej znajdującej się wewnątrz konstrukcji stalowej, dwóch wejść linowych umożliwiających wejście na urządzenie z przodu i z tyłu urządzenia, płaszcza linowego wychodzącego poza obrys konstrukcji stalowej, dwóch pięter linowych oraz linek wspinaczkowych i drabinek łączących piętra wyższe z piętrami niższymi. Minimalna ilość liny użytej do wyprodukowania urządzenia to 1200m.
Konstrukcja stalowa złożona jest z jedenastu stalowych łuków o promieniu około 3,2m wygiętych z rur o średnicy 168.3, połączonych ze sobą w sześciu węzłach pod kątem 90 stopni. Konstrukcja stalowa zabezpieczona jest przed korozją poprzez cynkowanie ogniowe oraz dodatkowo pomalowana proszkowo. Elementy linowe wykonane są z lin poliamidowych, plecionych, klejonych średnicy 18mm, połączonych złączkami wykonanymi z aluminium, stali nierdzewnej oraz tworzyw sztucznych. Połączenia sieci linowej z konstrukcją stalową zapewnione są za pomocą cynkowanych ogniowo szekli lub obejm wykonanych ze staliwa pomalowanych emalią chlorokauczukową. Naciąg części linowej zapewniają cynkowane ogniowo śruby rzymskie kotwione w gruncie. Posadowienie konstrukcji stalowej wykonane jako stopy żelbetowe.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
