  • Nr. 1408
  • 12,2m 11,9 m 2,8 m
  • 15,8 x 15,4 m
  • od 5 do 14 lat
  • 2,8 m
  • 1,0 m

  • Niezbędny dojazd ciężkiego sprzętu budowlanego

  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

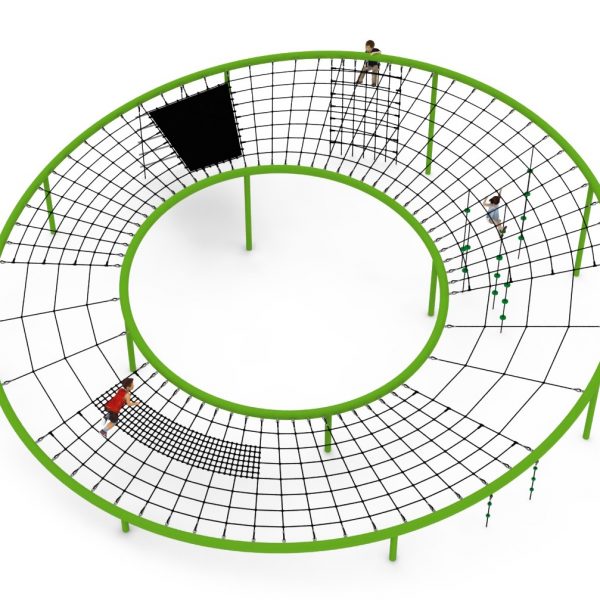

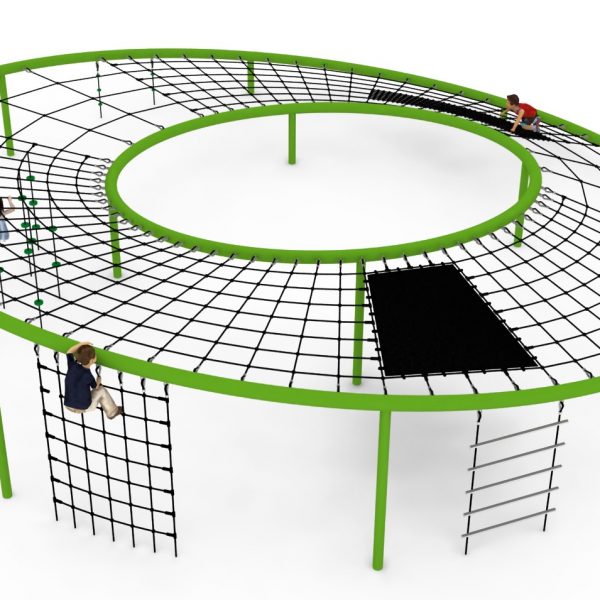

Opis produktu

Głównym elementami konstrukcyjnymi są: rura stalowa w kształcie koła o średnicy 168,3 mm (stal S235, grubość ścianki 4 mm) oraz rura stalowa 114,3 mm (stal S235, grubość ścianki 5 mm), które są zabezpieczone antykorozyjnie poprzez cynkowanie ogniowe oraz malowanie. Urządzenie zakotwione jest w gruncie za pomocą stóp żelbetowych. Sieci wykonane są z liny poliamidowej, plecionej, klejonej wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Zastosowane złączki są wykonane z poliamidu. Elementy zakuwane na prasie wykonane z aluminium. Połączenie lin z konstrukcją stalową poprzez : szekla cynkowana ogniowo, kausza nierdzewna. Mata wykonana jest z gumy o grubości 8 mm zbrojonej czterema warstwami siatki poliamidowej i ma wymiar 2,3 x 1,4 m.
Dodatkowa atrakcją jest:
– 10 linek wspinaczkowych wyposażonych w dwa rodzaje węzłów: 4 o średnicy 250 mm wykonane z tworzywa HDPE, oraz 22 o średnicy 70 mm wykonane z polipropylenu,
– pionowa siatka wspinaczkowa o wymiarach 2,6 x 1,5 m – oka siatki to 325 x 260 mm,
– drabinka pionowa. Szczeble drabinki wykonane z rury ze stali nierdzewnej 0H18N9 o średnicy 42,4 mm – ilość szczebli 5 szt.
Wszystkie liny wchodzące w grunt zakończone są łańcuchem ze stali nierdzewnej DIN 766, średnica ogniwa 6 mm.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
