ivo

  • Nr. 1217
  • 12,3 m 10,7 m 7,2 m
  • Ø 16,9m
  • 5-14 lat
  • 3m
  • 1m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego

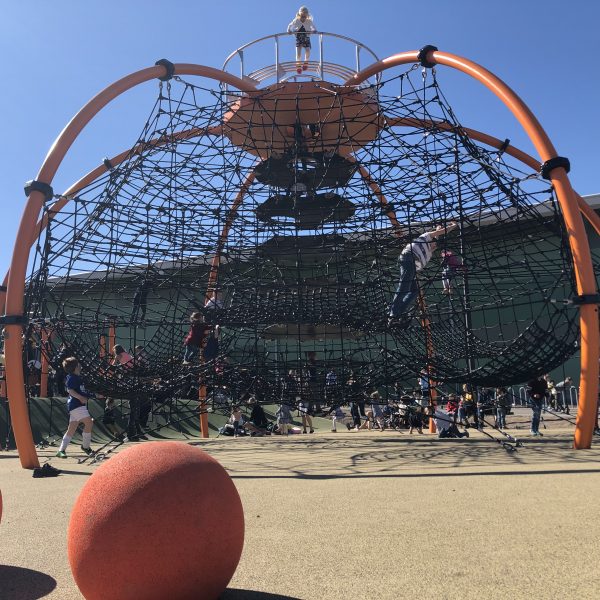

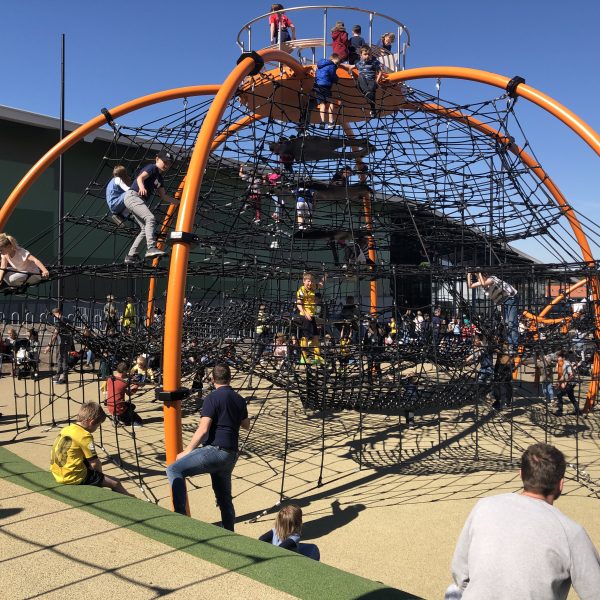

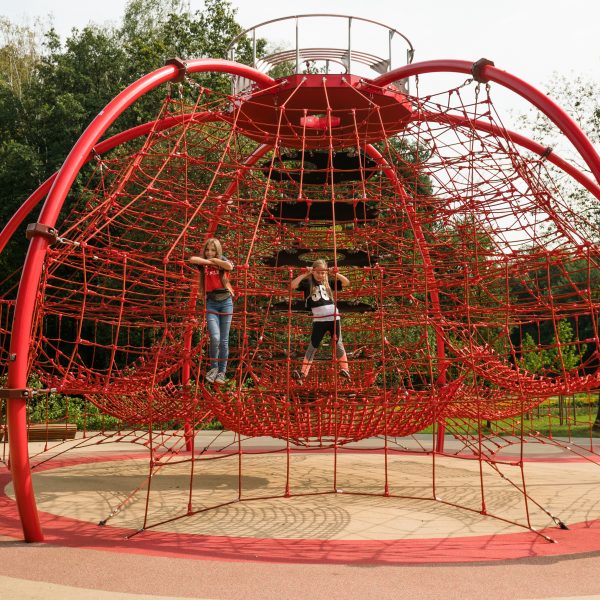

Głównym elementem konstrukcyjnym jest 6 łuków stalowych wykonanych z rury o średnicy 168,3 mm. Łuki zamocowane są górą do platformy wykonanej z jekla stalowego 100mm x 200mm, a dołem w gruncie za pomocą stóp żelbetowych. Konstrukcja zabezpieczona przed korozją poprzez cynkowanie ogniowe. Do konstrukcji stalowej zamocowany jest, za pomocą obejm wykonanych ze staliwa, płaszcz linowy.

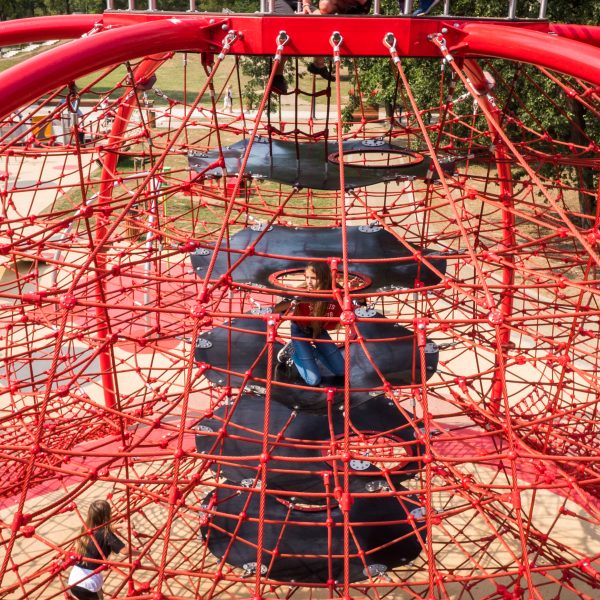

Na szczycie urządzenia zamocowana jest stalowa platforma obłożona z obu stron płytą HPL. Do platformy przykręcona jest okrągła ławka o średnicy zewnętrznej 3m, wykonana w całości ze stali nierdzewnej.

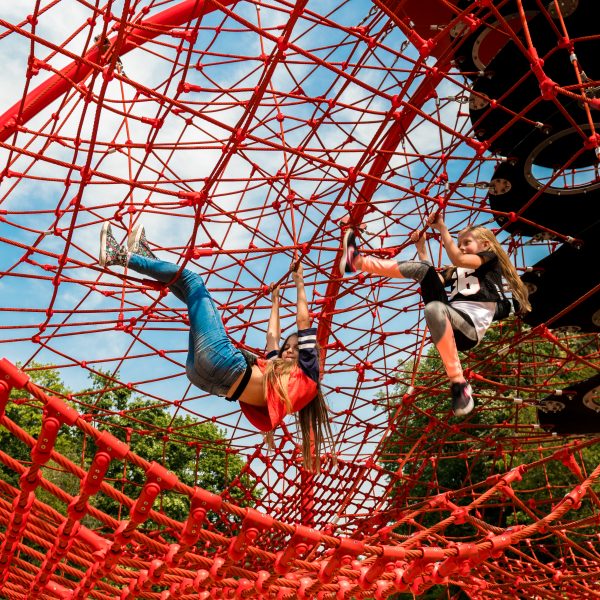

Korektę naciągu urządzenia umożliwiają ocynkowane ogniowo śruby rzymskie. Sieci wykonane są z liny poliamidowej, plecionej, klejonej wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Elementy łączące liny ze sobą wykonane są z tworzywa sztucznego i aluminium. Elementy łączące liny ze słupem wykonane są ze stali nierdzewnej i staliwa pomalowanego chlorokauczukiem.

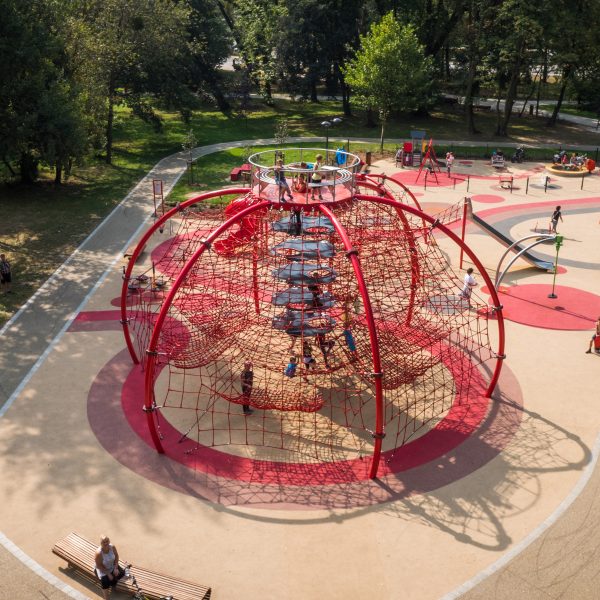

Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
