• Nr. 1331
  • 9,5m 4,4m 5,1m
  • 14,0 x 7,3m
  • 3-14 lat
  • 3,0m
  • 1,0m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego

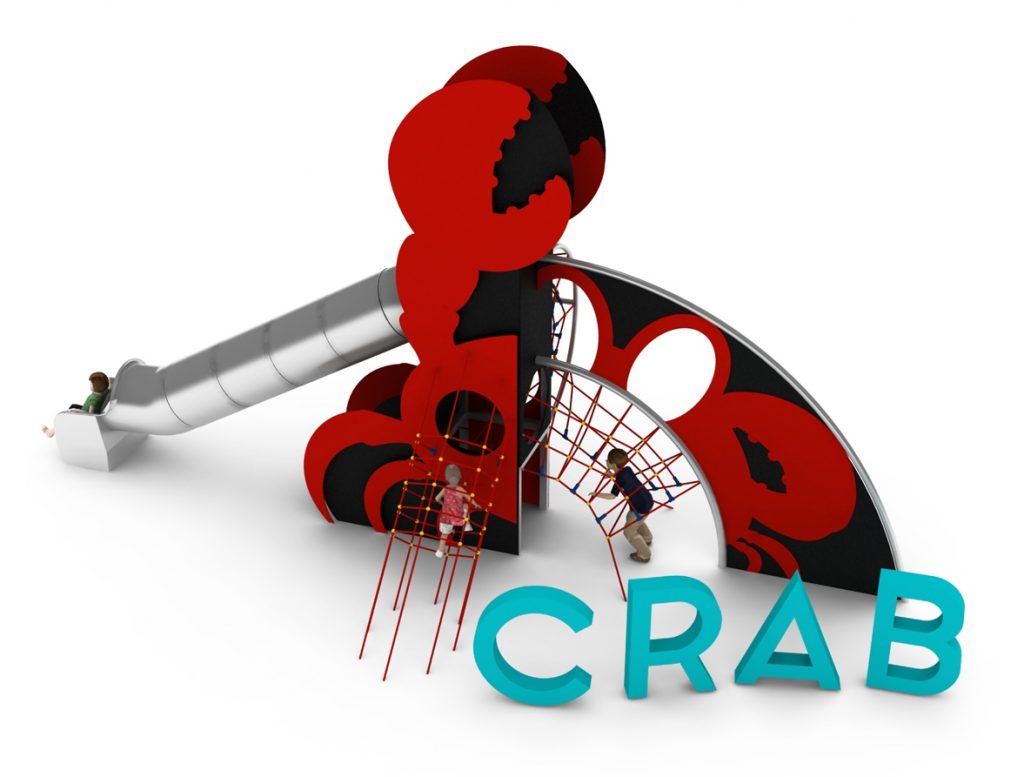

Urządzenie przypominające kraba z jedną parą szczypiec uniesioną w górę. Cała zabawka utrzymana w kolorystyce srebrno-czerwono-czarnej.
Urządzenie składa się z:
- konstrukcji nośnej wykonanej z rur kwadratowych 80x80 ze stali w gatunku 0H18N9, wewnątrz której znajdują się dwa poziomy linowe na wysokości 1,0m i 2,0m,
- zjeżdżalni rurowej wykonanej w całości ze stali nierdzewnej w gatunku 0H18N9. Część startowa ślizgu znajduje się na wysokości 2,1m,
- tunelu linowego, umożliwiającego dostęp do urządzenia z poziomu terenu, kotwionego w gruncie. Wejście do urządzenia znajduje się na wysokości 1,0m, średnica wejścia wynosi min. 750mm,
- przejścia linowego umożliwiającego dostęp do urządzenia z poziomu terenu. Przejście zamocowane jest do stalowego łuku wsporczego wykonanego ze stali kwasoodpornej 0H18N9 oraz kotwione w gruncie. Wejście do urządzenia znajduje się na wysokości 1,0m, średnica wejścia wynosi min. 750mm,
- przejścia linowego umożliwiającego komunikację pomiędzy pierwszym a drugim poziomem wieży. Przejście zawieszone jest na konstrukcji z rur giętych wykonanych ze stali kwasoodpornej 0H18N9.
Sieci wykonane są z liny poliamidowej, plecionej, klejonej wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Elementy łączące liny ze sobą wykonane są z tworzywa sztucznego i aluminium. Konstrukcja nośna obudowana jest płytami HPL o grubości 13mm. Fundamenty wykonane są jako stopy żelbetowe posadowione na głębokości 1 m.
Wszystkie elementy stalowe wykonane są ze stali kwasoodpornej, zwanej potocznie nierdzewną. Podesty oraz elementy dekoracyjne wykonane są z płyty HPL o grubości 10mm, o zastosowaniu zewnętrznym. Elementy linowe wykonane są z lin poliamidowych, plecionych, klejonych o średnicy 18mm, połączonych złączkami wykonanymi z aluminium, stali nierdzewnej oraz tworzyw sztucznych.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
