  • Nr. 426

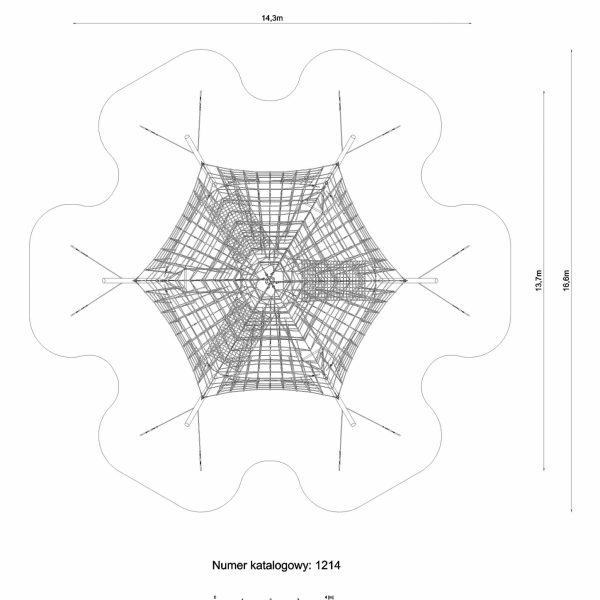

  • 14,3 m 13,7 m 7,0 m
  • 17,3 m x 16,6 m
  • od 5 do 14 lat
  • 3,0 m
  • 1,0 m

  • Niezbędny dojazd ciężkiego sprzętu budowlanego

  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

Opis produktu

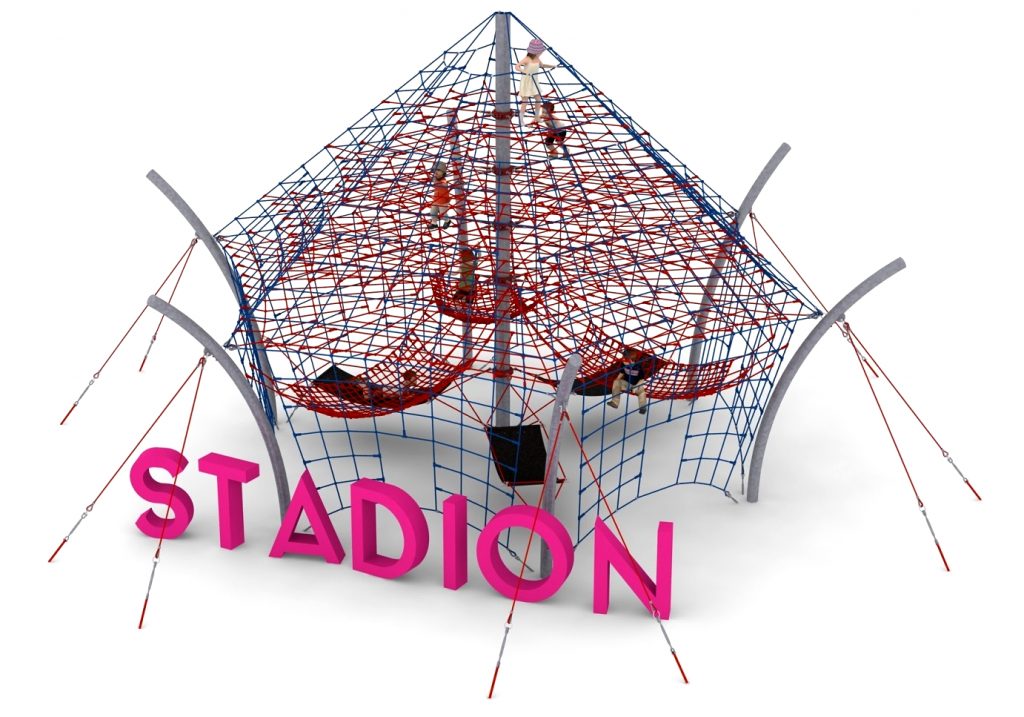

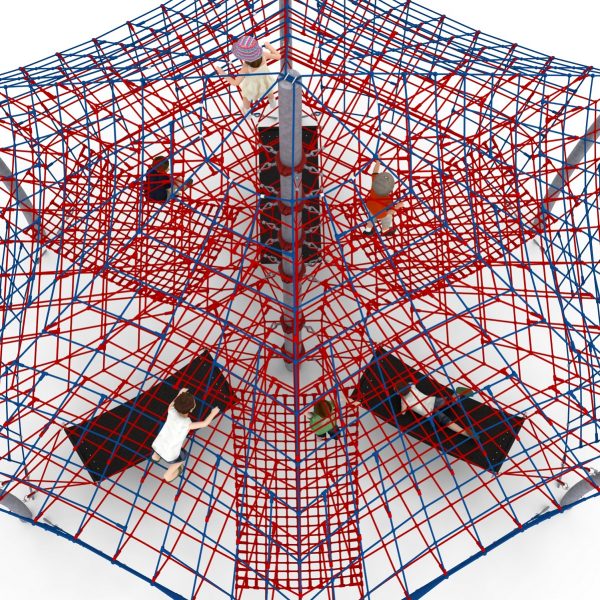

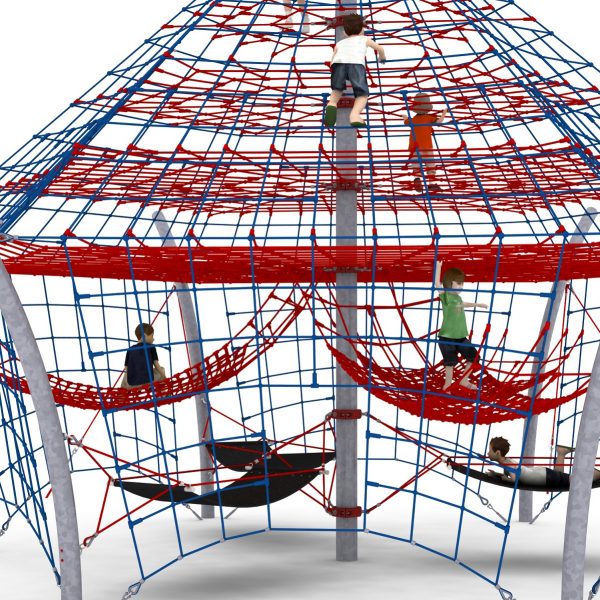

Urządzenie składa się z 7- metrowego masztu posadowionego w centrum oraz sześciu wygiętych łuków stalowych posadowionych po obwodzie urządzenia. Na konstrukcji rozciągnięta jest sieć składająca się z sześciu ścian linowych. Dodatkową atrakcją są poziome płaszczyzny linowe na wysokości 3,0 m, 3,85, 4,70m i 5,55m oraz pełniące funkcję zabawowo rekreacyjną 6 hamaków podwieszonych w dolnej części urządzenia. 3 hamaki wykonane ze zbrojonej gumy, podwieszone na wysokości 1m o wymiarach 2m x 0,9m z dostępem z ziemi oraz 3 hamaki linowe podwieszone na wysokości 1,5 m o wymiarach 2,3m x 1,5m z dostępem z głównej sieci linowej.
Wytyczne dotyczące materiałów i technologii wykonania urządzenia.
Głównym elementem konstrukcyjnym jest słup stalowy o średnicy 219,1mm oraz poboczne o średnicy 168,3 zabezpieczone przed korozją poprzez cynkowanie ogniowe. Fundamenty wykonane są jako stopy żelbetowe posadowione na głębokości 1 m. Konstrukcję linowa zamocowana do słupów stalowych za pomocą śrub rzymskich umożliwiających korekcję naciągu. Sieć wykonana jest z liny POLIAMIDOWEJ, PLECIONEJ, KLEJONEJ wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Elementy łączące liny ze sobą wykonane są z tworzywa sztucznego i aluminium. Elementy łączące liny ze słupem wykonane są ze stali nierdzewnej i staliwa. Staliwo zabezpieczone jest przed korozją poprzez pomalowanie farbą chlorokauczukową.
Opcjonalne malowanie.
Konstrukcja urządzenia na życzenie klienta może zostać pomalowana metodą proszkową lub natryskową „na mokro” wg palety RAL.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.

PLIKI DO POBRANIA
Karta produktu
Pobierz
Plik DWG
Pobierz

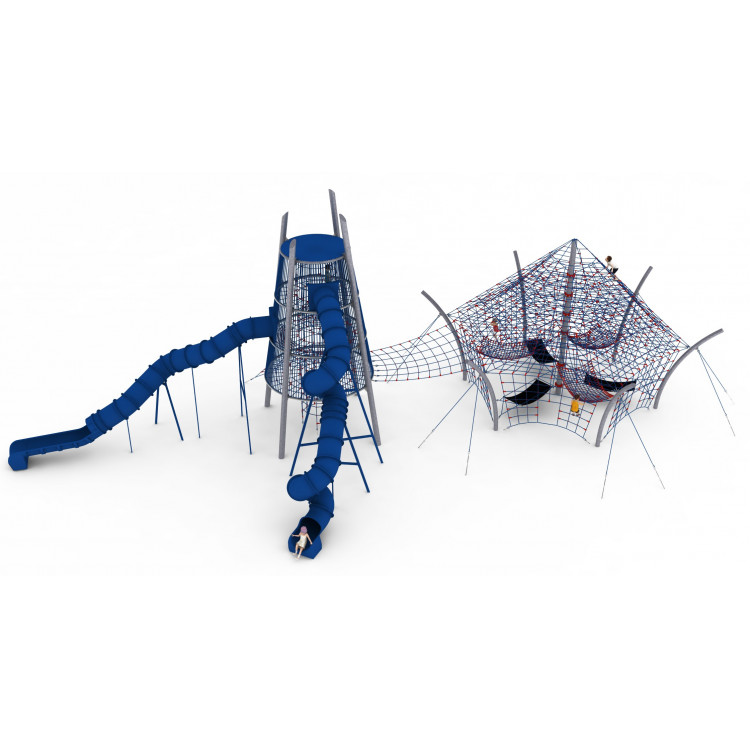

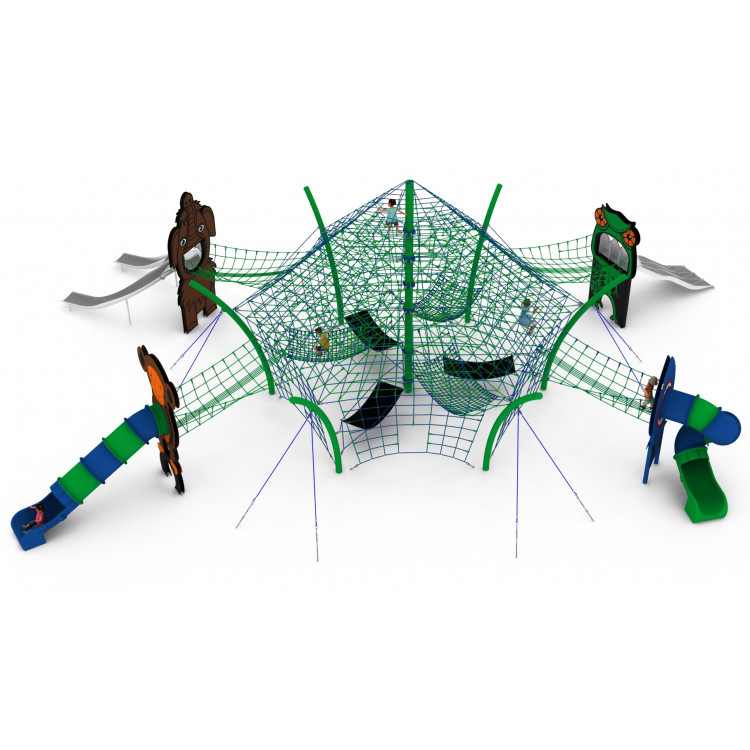

PRZYKŁADOWE KONFIGURACJE

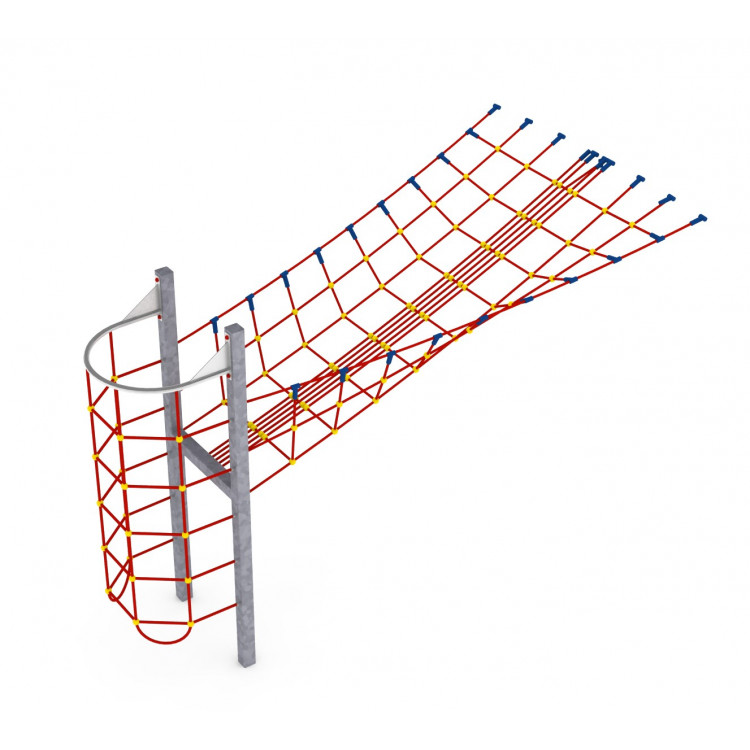

DODATKI
