  • Nr. 1231
  • 32,2 m 9,0 m 4,5 m

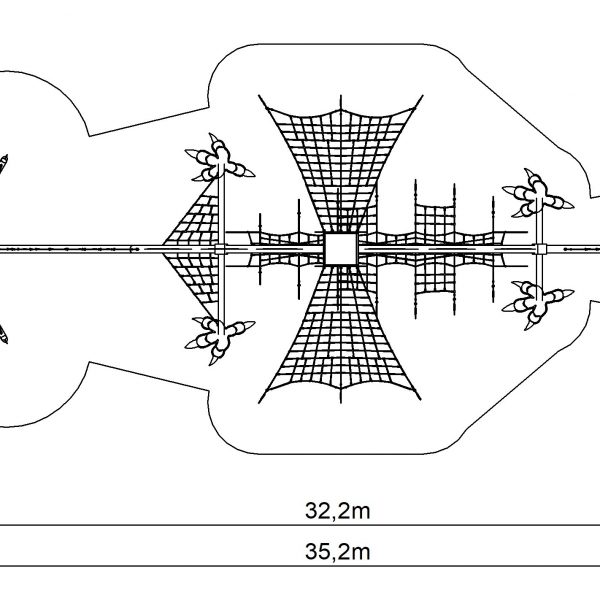

  • 35,2 x 12,0 m
  • od 5 do 14 lat
  • 3,0 m
  • 0,8 m

  • Niezbędny dojazd ciężkiego sprzętu budowlanego

  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

Opis produktu

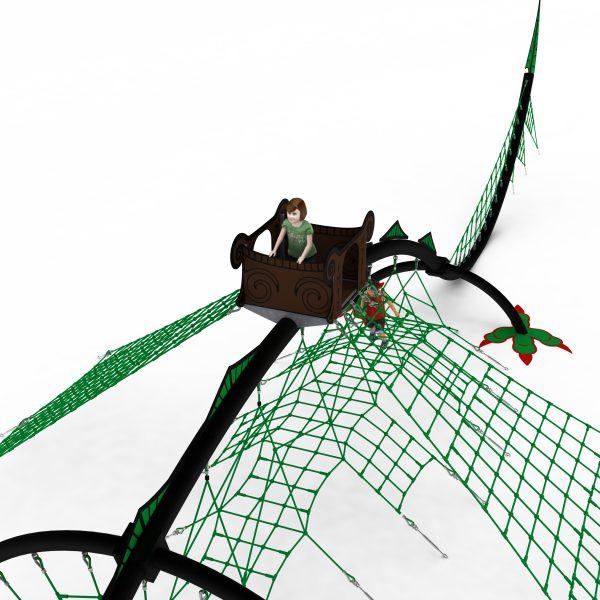

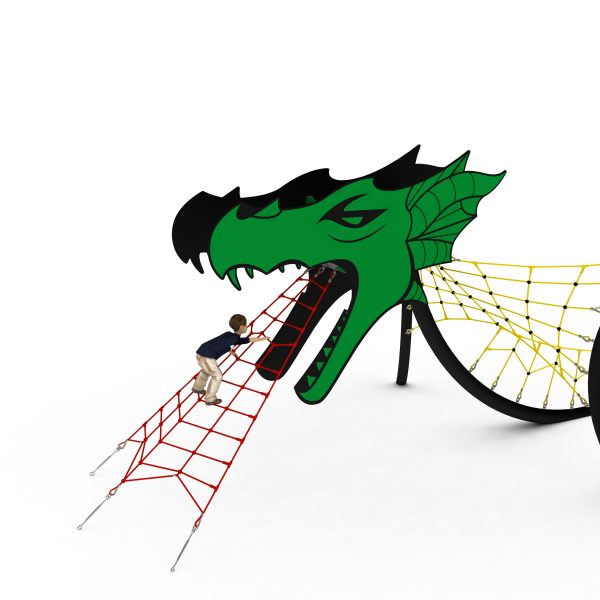

Głównym elementem konstrukcyjnym są rury stalowe o średnicy 219 mm (kręgosłup) oraz 168,3 mm (kończyny), które są zabezpieczone przed korozją poprzez cynkowanie ogniowe oraz malowanie proszkowe. Urządzenie zakotwione jest w gruncie poprzez stopy fundamentowe, które posadowione są na głębokości 0,8 m. Stopy fundamentowe wykonane są z betonu C25/30. Siatki linowe wykonane są z liny poliamidowej, plecionej, klejonej wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Ilość użytej liny 550 m. Elementy łączące liny ze sobą wykonane są z tworzywa sztucznego, stali nierdzewnej i aluminium.. Zdobienia wykonane są z płyty HPL o zastosowaniu zewnętrznym i grubości 10 mm.
UWAGA: łapy wykonywane są tylko w przypadku realizacji wraz z wylewaną nawierzchnią syntetyczną.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
