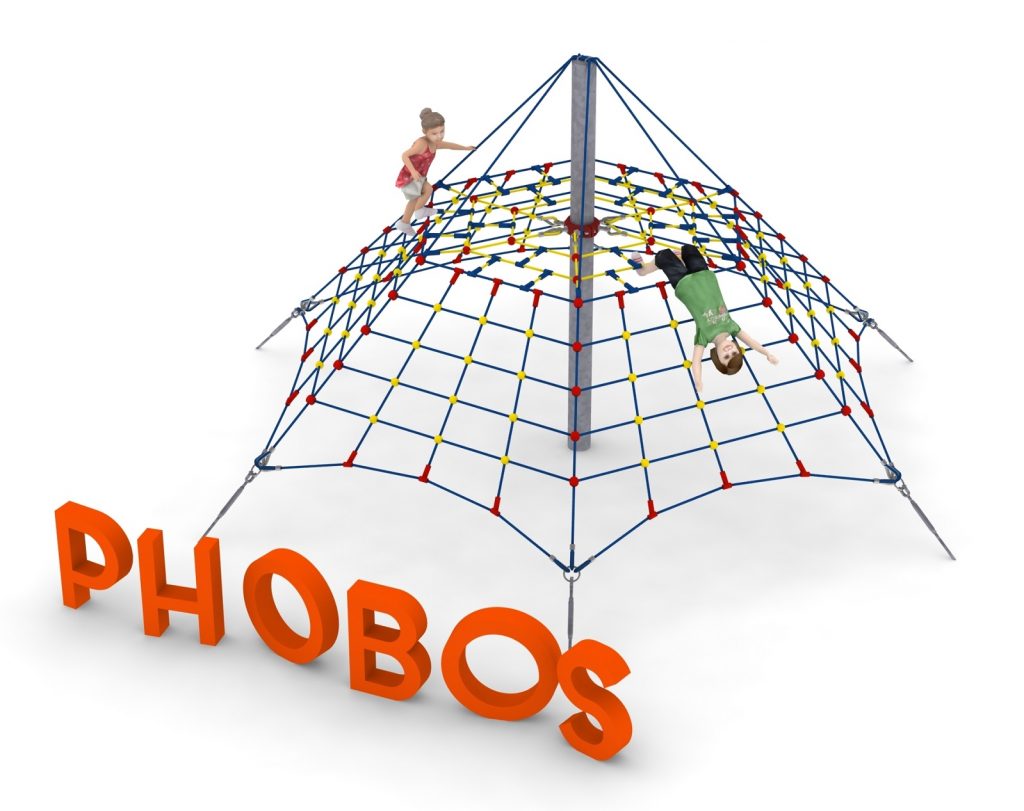

Piramida linowa Phobos

  • Nr. 202
  • 6,0 m 6,0 m 3,0 m
  • okrąg o promieniu 4,5 m (64 m2)
  • od 5 do 14 lat
  • 1,8 m
  • 0,8 m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego

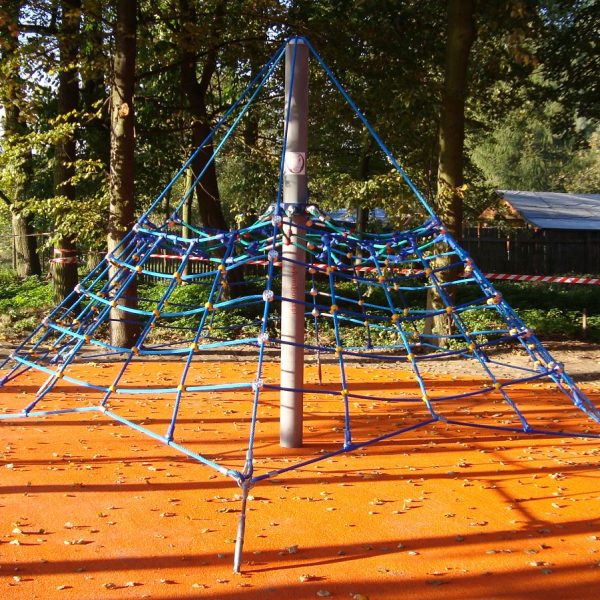

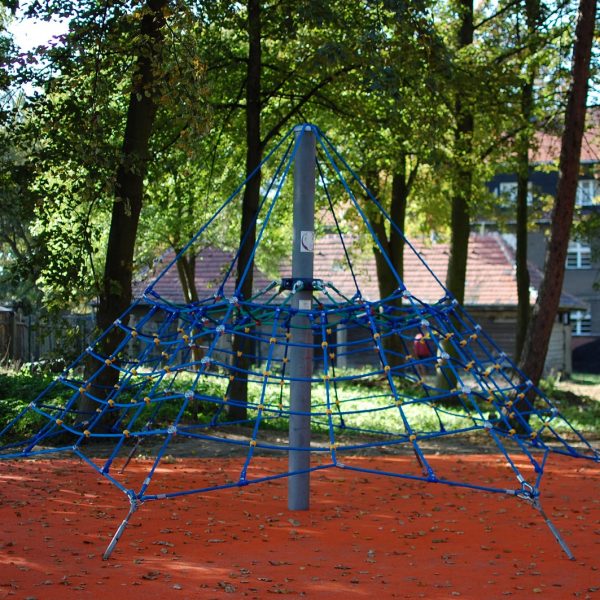

Głównym elementem konstrukcyjnym jest 3 metrowy słup stalowy o średnicy 168,3 mm, który jest zabezpieczony przed korozją poprzez cynkowanie ogniowe. Konstrukcję linową tworzy sześć lin głównych zakotwionych w gruncie za pomocą stóp żelbetowych. Korektę naciągu umożliwiają ocynkowane ogniowo śruby rzymskie. Pomiędzy sąsiadującymi linami nośnymi rozpiętych jest sześć ścian linowych. Dodatkową atrakcją jest linowa płaszczyzna na wysokości 1,8 m. Sieć wykonana jest z liny poliamidowej, plecionej, klejonej wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Elementy łączące liny ze sobą wykonane są z tworzywa sztucznego i aluminium. Elementy łączące liny ze słupem wykonane są ze stali nierdzewnej i staliwa. Staliwo zabezpieczone jest przed korozją poprzez pomalowanie farbą chlorokauczukową.

Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z   normą PN EN 1176- 1. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
