NAOS

  • Nr. 406
  • 5,8 m 5,8 m 4,2 m
  • 9,7 x 9,7 m
  • od 5 do 14 lat
  • 3 m
  • 0,8 m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego
  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

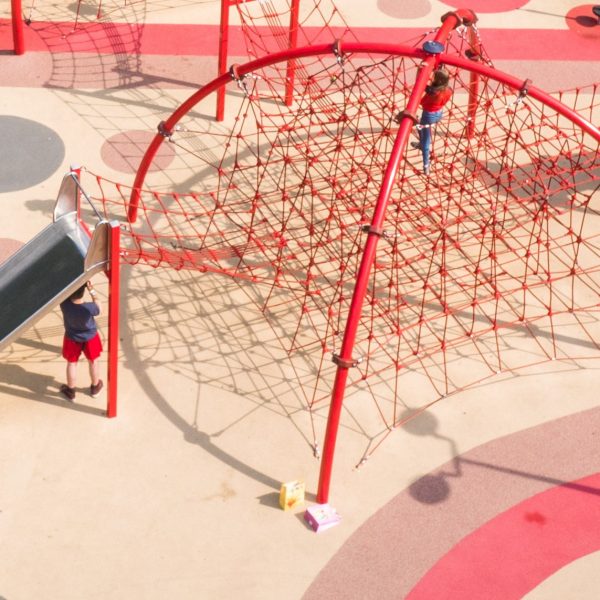

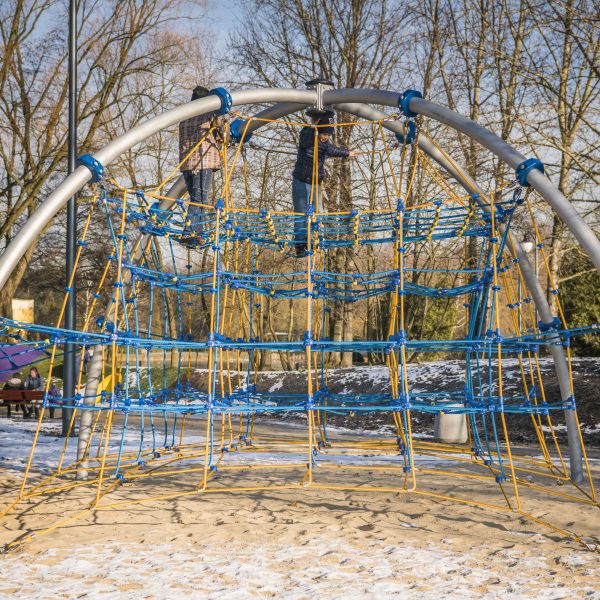

Głównym elementem konstrukcyjnym są dwa skrzyżowane półokręgi wykonane ze stalowej rury o średnicy 139,7 mm. Są ona zabezpieczone przed korozją poprzez cynkowanie ogniowe. Wewnątrz konstrukcji rozpięta jest przestrzenna sieć linowa, która składa się z pięciu płaszczyzn. Sieć linowa zamocowana jest do konstrukcji za pomocą obejm wykonanych ze staliwa. Obejmy zabezpieczone są przed korozją poprzez malowanie farbami chlorokauczukowymi. Mocowanie sieci przestrzennej do fundamentów zapewniają ocynkowane ogniowo śruby rzymskie, które umożliwiają korekcję naciągu sieci. Fundamenty  wykonane są jako stopy żelbetowe posadowione na głębokości 0,8 m. Zastosowana do produkcji lina ma średnicę 18 mm i jest pleciona, klejona, zbrojona stalą oraz wykonana z poliamidu. Elementy łączące liny ze sobą wykonane są z poliamidu, aluminium lub stali nierdzewnej.

Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
