• Nr. 032
  • 4,6 m 1,0 m 3,0 m
  • 5,3 x 9,6 m
  • od 5 do 14 lat
  • 2,85 m
  • 1,0 m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego

Urządzenie składa się z dwóch skręconych drabinek złączonych na środku za pomocą jekla ocynkowanego ogniowo. Na końcach drabinek zamontowane są linki na kształt litery X stabilizujące konstrukcję. Moduł zawieszony jest na dwóch słupach zainstalowanych w rozstawie 4,24m.
Wytyczne dotyczące materiałów i technologii wykonania.
Głównym elementem konstrukcyjnym są słupy stalowe o średnicy 168,3 mm zabezpieczone przed korozją poprzez cynkowanie ogniowe. Na szczycie słupa zainstalowana jest czapka ze stali ocynkowana ogniowo oraz malowana proszkowo. Fundamenty wykonane są jako stopy żelbetowe posadowione na głębokości 1 m. Do słupów, za pomocą obejm wykonanych ze staliwa konstrukcyjnego, zamocowane są siatki linowe w różnych kształtach i rozmiarach. Obejmy zabezpieczone są przed korozją poprzez malowanie farbami chlorokauczukowymi. Połączenie lin z obejmą jest połączeniem przegubowym ze stali nierdzewnej. Siatki linowe, stanowiące główny element zabawowy, wykonane są z liny POLIAMIDOWEJ, PLECIONEJ, KLEJONEJ o średnicy 18mm. Liny wykonane są ze strun stalowych, ocynkowanych galwanicznie, skręconych w sześć splotów, z których każdy jest opleciony wklejonym w niego włóknem poliamidowym. Elementy łączące liny ze sobą wykonane są z aluminium, stali nierdzewnej i tworzywa sztucznego.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.

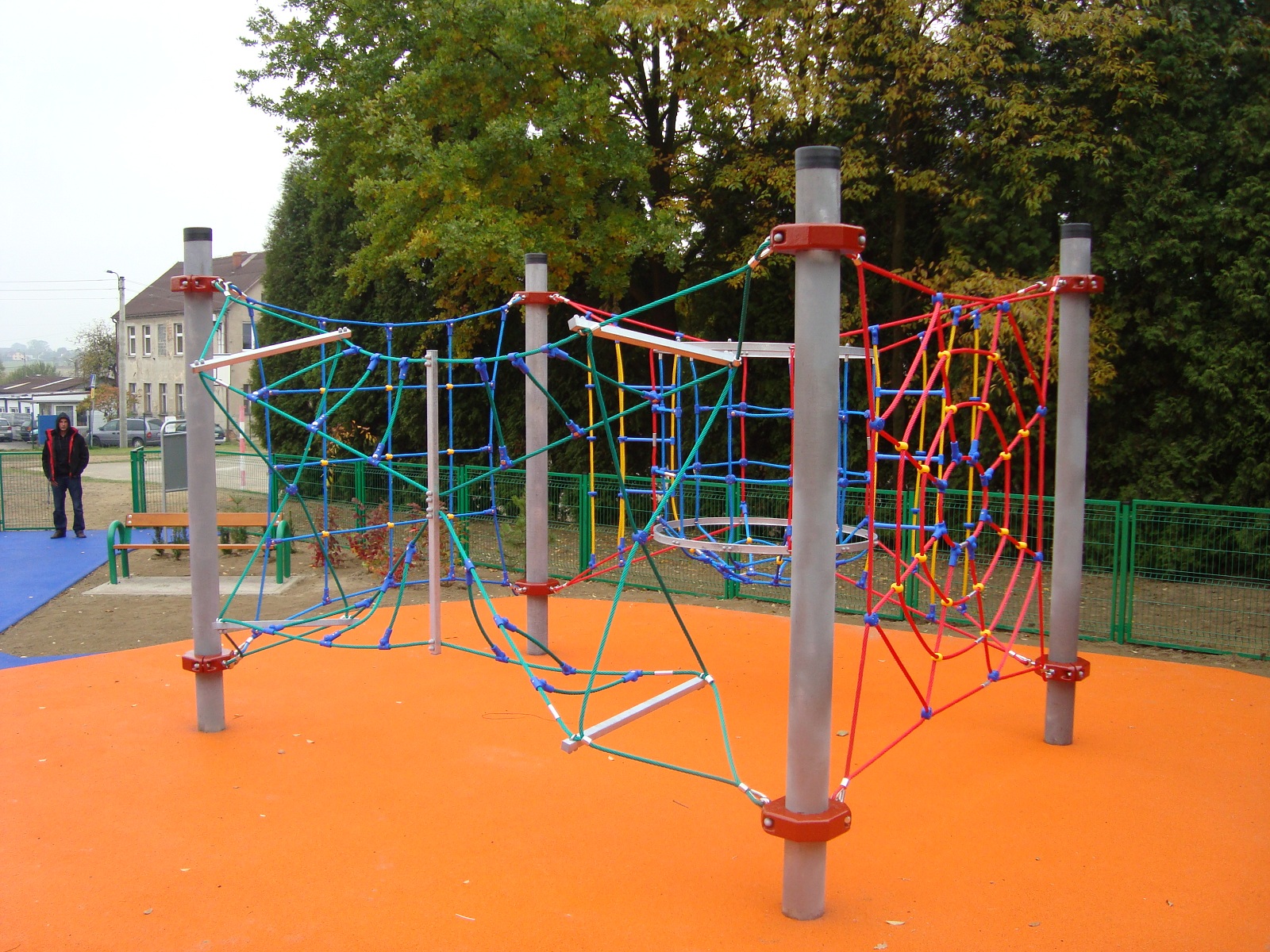

Harmonia XL urządzenie linowe

Harmonia XL urządzenie linowe
