• Nr. 019
  • 3,3 m 3,3 m 3,0 m
  • 8,3 x 8,3 m
  • od 5 do 14 lat
  • 2,85 m
  • 1,0 m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego

GEOGRAPHOS 019

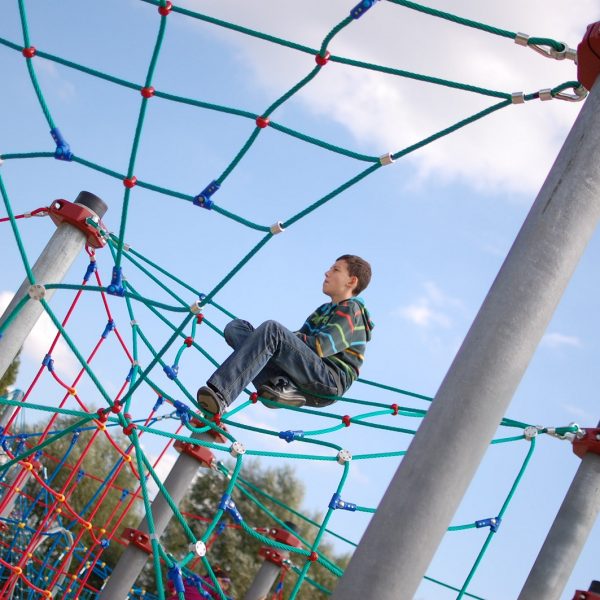

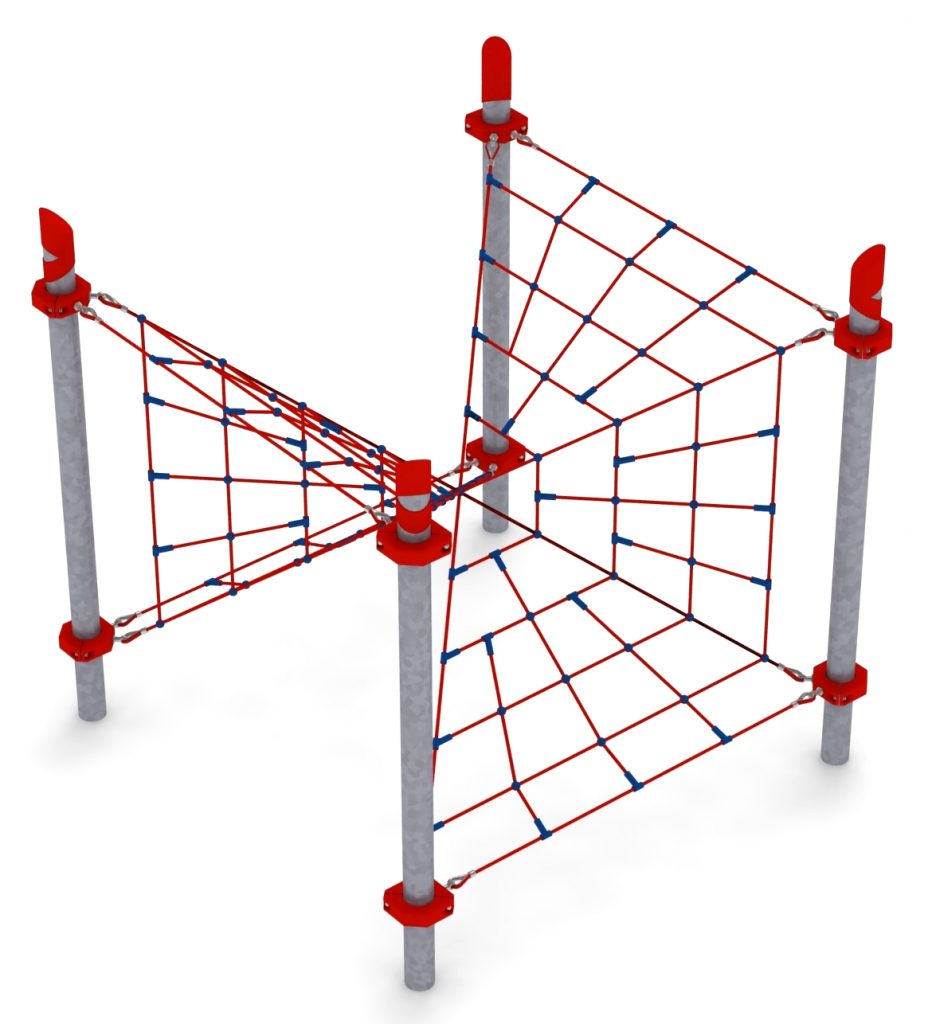

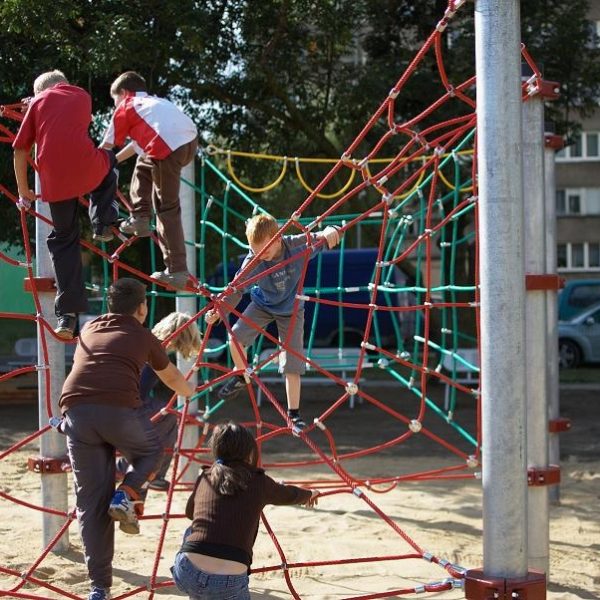

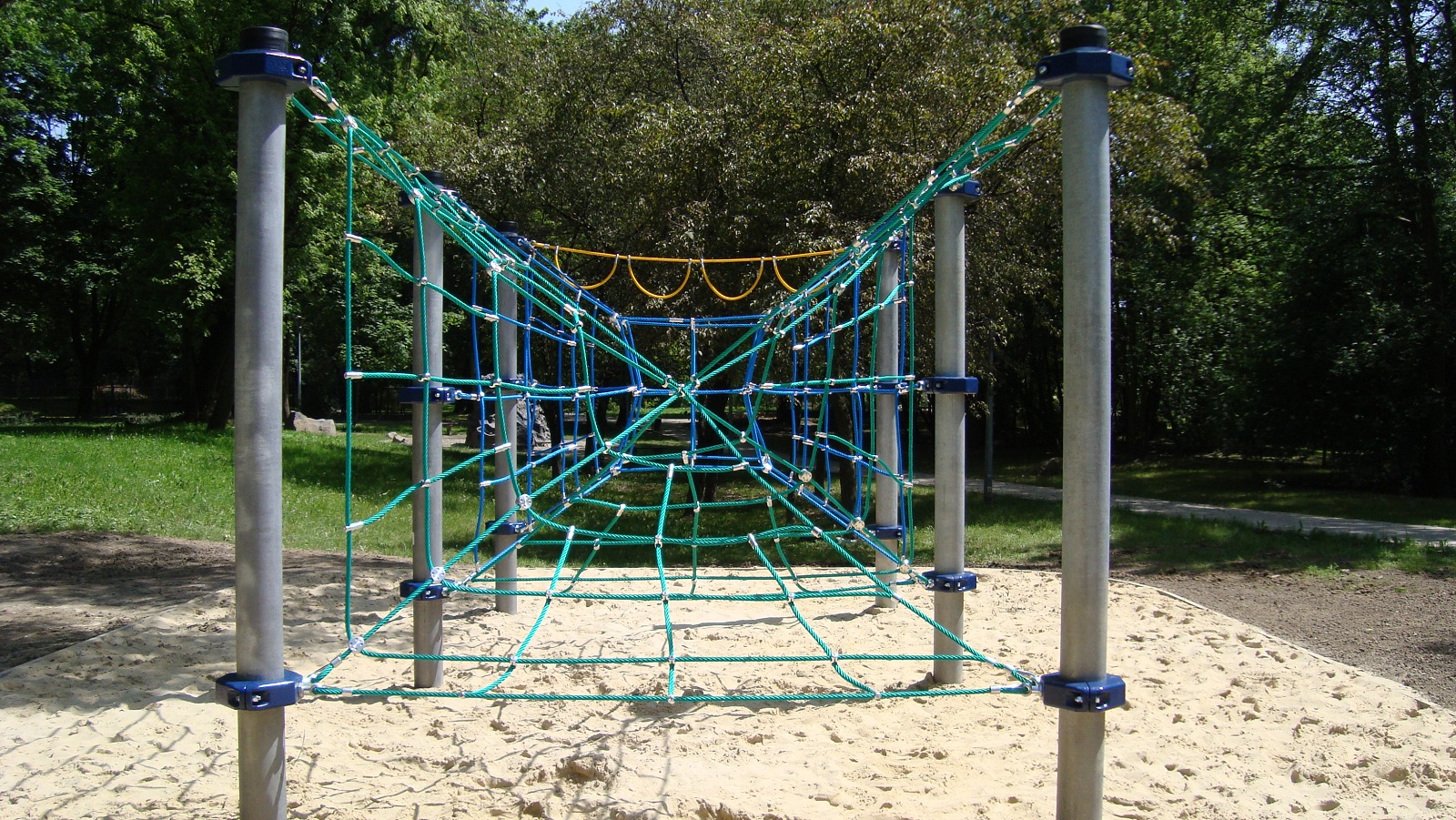

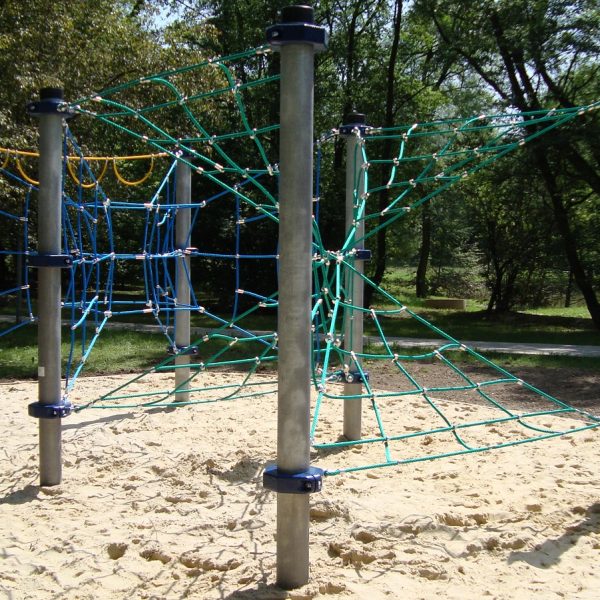

Urządzenie składa się z sześciu siatek w kształcie trójkątów równoramiennych wykonanych z lin. Dwie z siatek są w pozycji pionowej, cztery są odchylone od pionu w przedziale od 45˚ do 55˚. Trójkąty stykają się ze sobą jednym z wierzchołków, a leżące obok siebie trójkąty mają jeden bok wspólny. Urządzenie rozpięte jest na czterech słupach zainstalowanych w rozstawie 3m x 3m.
Wytyczne dotyczące materiałów i technologii wykonania.
Głównym elementem konstrukcyjnym są słupy stalowe o średnicy 168,3 mm zabezpieczone przed korozją poprzez cynkowanie ogniowe. Na szczycie słupa zainstalowana jest czapka ze stali ocynkowana ogniowo oraz malowana proszkowo. Fundamenty wykonane są jako stopy żelbetowe posadowione na głębokości 1 m. Do słupów, za pomocą obejm wykonanych ze staliwa konstrukcyjnego, zamocowane są siatki linowe w różnych kształtach i rozmiarach. Obejmy zabezpieczone są przed korozją poprzez malowanie farbami chlorokauczukowymi. Połączenie lin z obejmą jest połączeniem przegubowym ze stali nierdzewnej. Siatki linowe, stanowiące główny element zabawowy, wykonane są z liny POLIAMIDOWEJ, PLECIONEJ, KLEJONEJ o średnicy 18mm. Liny wykonane są ze strun stalowych, ocynkowanych galwanicznie, skręconych w sześć splotów, z których każdy jest opleciony wklejonym w niego włóknem poliamidowym. Elementy łączące liny ze sobą wykonane są z aluminium, stali nierdzewnej i tworzywa sztucznego.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
