• Nr. 017
  • 3,3 m 3,3 m 3,0 m
  • 8,3 x 8,3 m
  • od 5 do 14 lat
  • 2,85 m
  • 1,0 m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego
  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

Opis produktu

ECHO 017

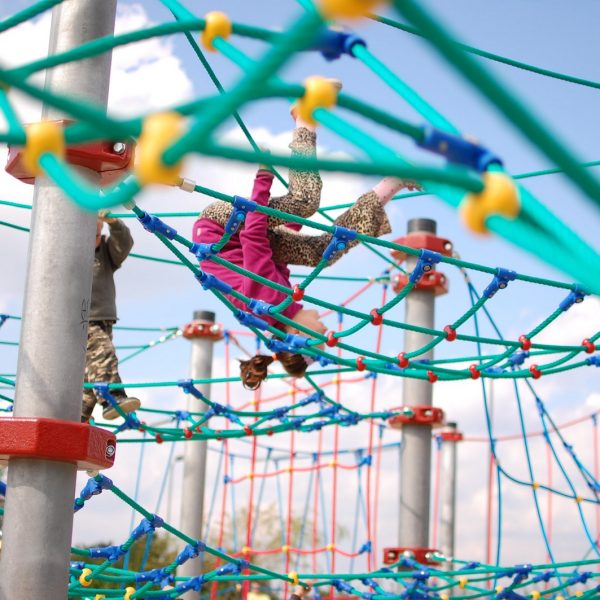

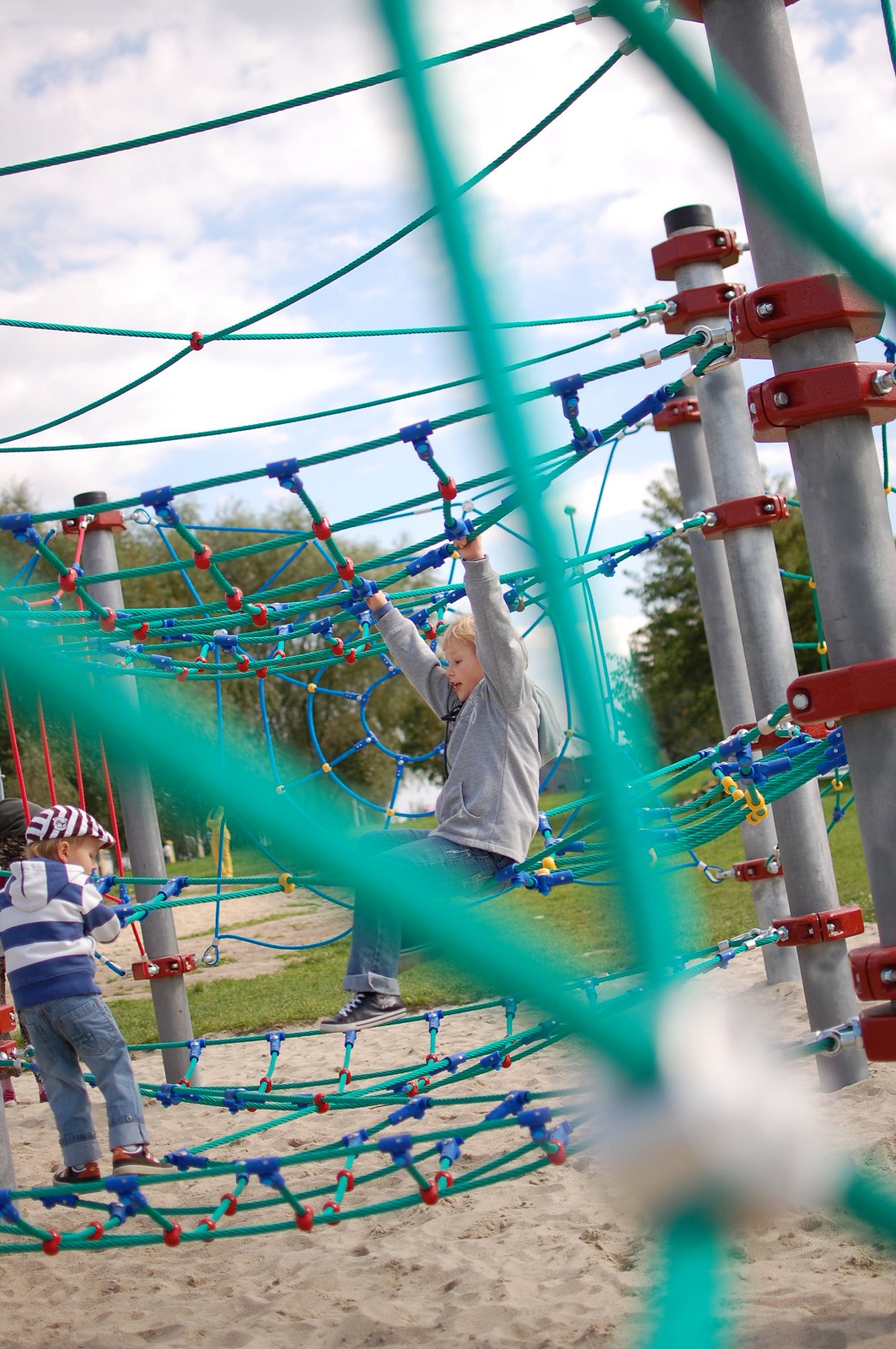

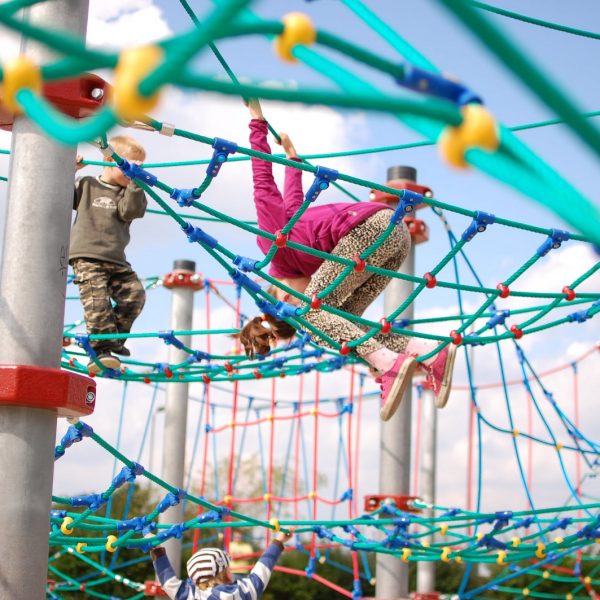

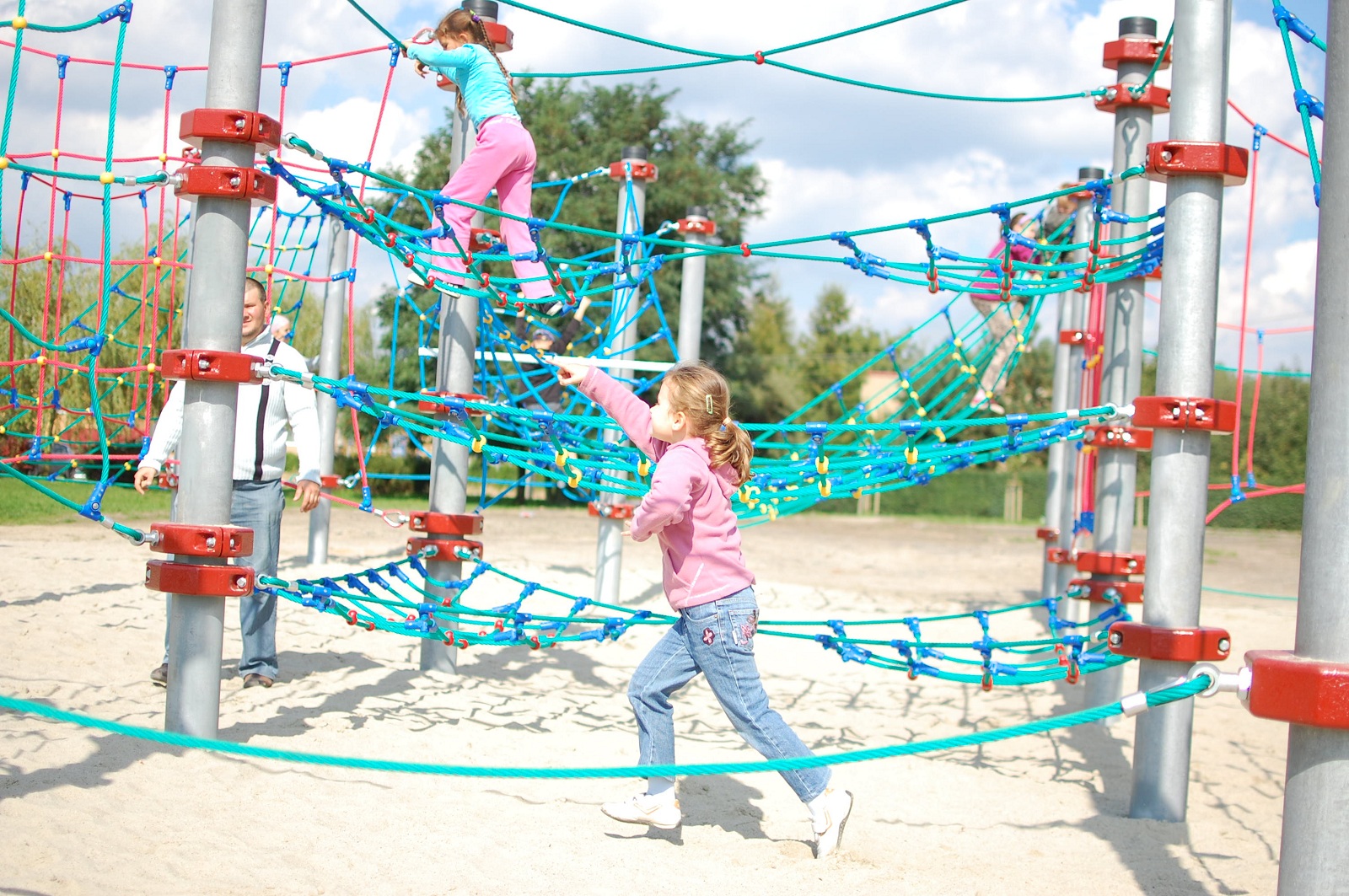

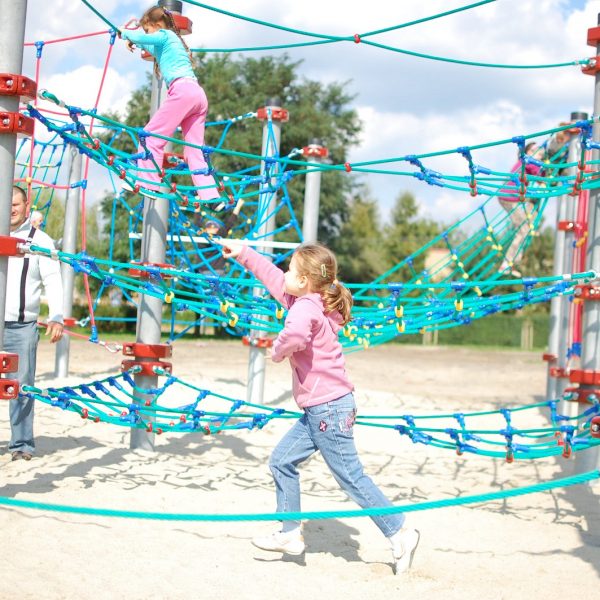

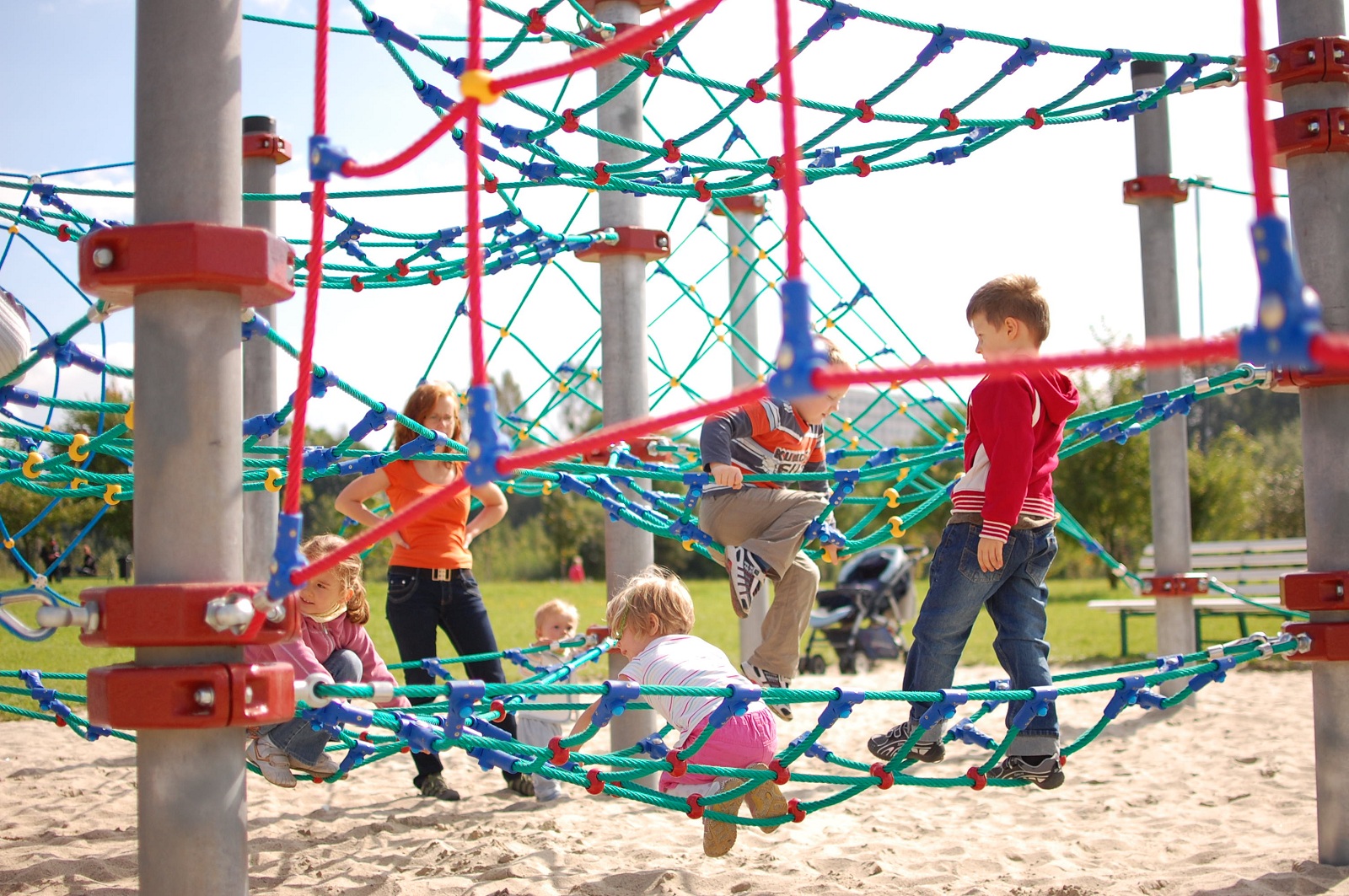

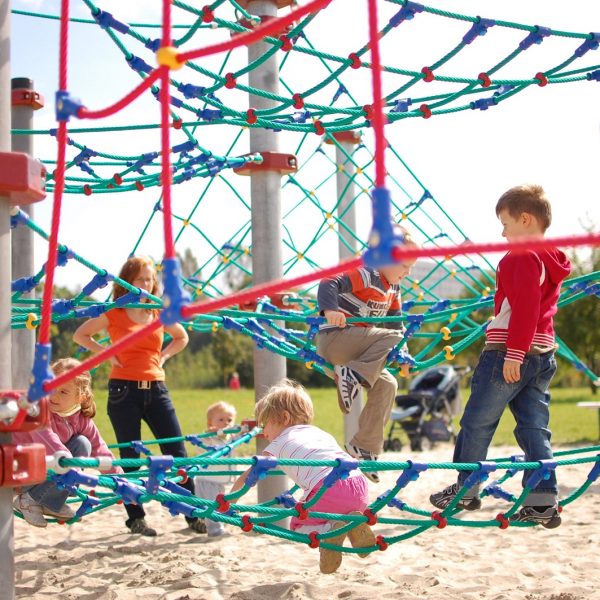

Urządzenie składa się z trzech siatek poziomych oddalonych od siebie o 0,7 m oraz osłon na wysokości 2,85m. Siatki poziome mają kształt dwóch trójkątów prostokątnych równoramiennych połączonych ze sobą wierzchołkami przy kącie prostym. Siatki rozpięte są na czterech słupach zaintalowanych w rozstawie 3m x 3m.
Wytyczne dotyczące materiałów i technologii wykonania.
Głównym elementem konstrukcyjnym są słupy stalowe o średnicy 168,3 mm zabezpieczone przed korozją poprzez cynkowanie ogniowe. Na szczycie słupa zainstalowana jest czapka ze stali ocynkowana ogniowo oraz malowana proszkowo. Fundamenty wykonane są jako stopy żelbetowe posadowione na głębokości 1 m. Do słupów, za pomocą obejm wykonanych ze staliwa konstrukcyjnego, zamocowane są siatki linowe w różnych kształtach i rozmiarach. Obejmy zabezpieczone są przed korozją poprzez malowanie farbami chlorokauczukowymi. Połączenie lin z obejmą jest połączeniem przegubowym ze stali nierdzewnej. Siatki linowe, stanowiące główny element zabawowy, wykonane są z liny POLIAMIDOWEJ, PLECIONEJ, KLEJONEJ o średnicy 18mm. Liny wykonane są ze strun stalowych, ocynkowanych galwanicznie, skręconych w sześć splotów, z których każdy jest opleciony wklejonym w niego włóknem poliamidowym. Elementy łączące liny ze sobą wykonane są z aluminium, stali nierdzewnej i tworzywa sztucznego.
Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
