• Nr. 423

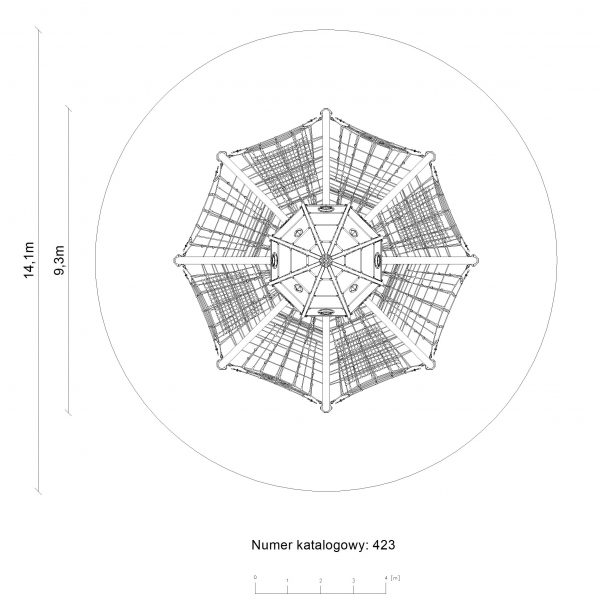

  • 9,3 m 9,3 m 9,4 m
  • Ø 14,1 m
  • od 5 do 14 lat
  • 3,0 m
  • 1,0 m
  • Niezbędny dojazd ciężkiego sprzętu budowlanego
  • Urządzenie posiada certyfikat zgodności z normą wystawiony przez niezależną jednostkę certyfikującą

Opis produktu

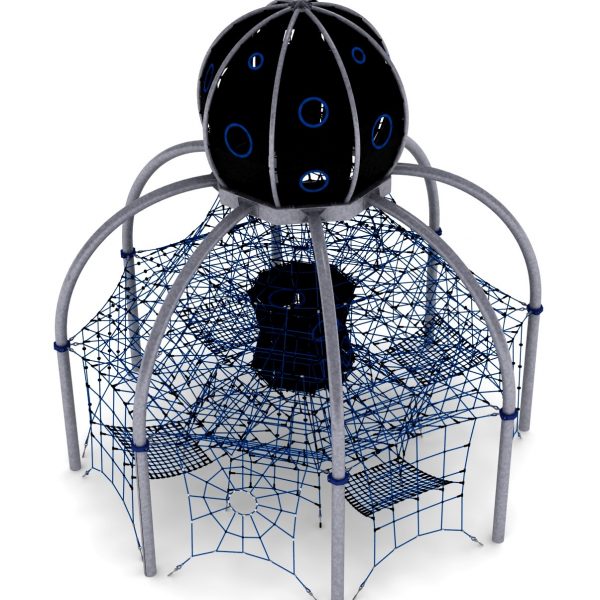

Głównym elementem konstrukcyjnym są łuki stalowe wykonane z rury o średnicy 219,1 mm. Urządzenie zakotwione w gruncie za pomocą stóp żelbetowych. Konstrukcja zabezpieczona przed korozją poprzez cynkowanie ogniowe oraz malowanie proszkowe. Do konstrukcji stalowej zamocowany jest, za pomocą obejm wykonanych ze staliwa, płaszcz linowy. Płaszcz linowy składa się z:
– siatki zewnętrznej umożliwiającej przemieszczanie się po zewnętrznej części konstrukcji
– 6 pięter poziomych na wysokościach 1,45m, 2,05m, 2,9m, 3,75m, 4,6m i 5,45m umożliwiających użytkownikom przemieszczanie się wewnątrz konstrukcji
– klepsydry w centrum konstrukcji wykonanej ze zbrojonych mat gumowych wyposażonych w otwory przejściowe usytuowane po różnych stronach urządzenia
– leju linowego usytuowanego u dołu urządzenia umożliwiającego wejście na konstrukcję od wewnątrz sieci
– 4 hamaków linowych w dolnej części urządzenia o przybliżonych wymiarach 2m x 1,6m.

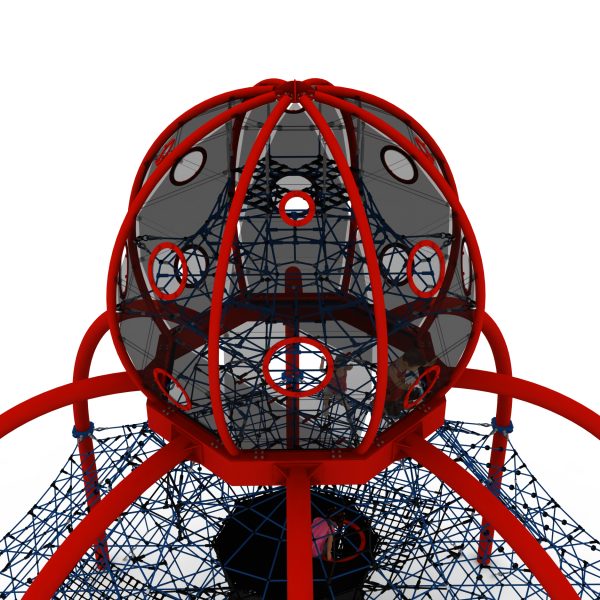

Na szczycie łuków stalowych zainstalowana jest dodatkowa konstrukcja stalowa w kształcie kuli, która wypełniona jest niezależną przestrzenną siecią linową. Kula obudowana jest zbrojonymi matami gumowymi ozdobionymi różnej wielkości oknami wykonanymi z poliwęglanu, stanowiące punkty widokowe dla użytkowników.
Korektę naciągu urządzenia umożliwiają ocynkowane ogniowo śruby rzymskie. Sieci wykonane są z liny poliamidowej, plecionej, klejonej wzmocnionej strunami stalowymi ocynkowanymi galwanicznie. Średnica liny wynosi 18 mm. Elementy łączące liny ze sobą wykonane są z tworzywa sztucznego i aluminium. Elementy łączące liny ze słupem wykonane są ze stali nierdzewnej i staliwa pomalowanego chlorokauczukiem. Elementy dekoracyjne wykonane z płyty HPL.

Obszar upadku urządzenia powinien zostać wykonany na nawierzchni zgodnie z normą PN EN 1176- 1:2017. Do wykonania montażu niezbędna jest możliwość dojazdu ciężkiego sprzętu budowlanego.
